Pergole WIN CLIMATIC S500

Bezkonkurencyjny system pergoli zaprojektowany i stworzony przez Sun Winner.

Najbardziej innowacyjne rozwiązania, niespotykana funkcjonalność i unikalny design.

MODELE I KONFIGURACJA PERGOLI WIN CLIMATIC S500

Innowacyjna konstrukcja pergoli WIN CLIMATIC S500 została stworzona z dbałością o każdy detal. Wszystkie połączenia śrubowe zostały sprytnie ukryte wewnątrz słupów podporowych oraz korony pergoli, dzięki czemu konstrukcja prezentuje się nieskazitelnie z każdej strony – bez widocznych elementów montażowych z boków, góry czy dołu.

To jednak nie wszystko. WIN CLIMATIC S500 pozwala na łączenie wielu modułów, dając nieograniczone możliwości tworzenia zadaszonej przestrzeni, idealnie dopasowanej do Twoich potrzeb.

Konfiguracja pergoli pojedynczej WIN CLIMATIC S500

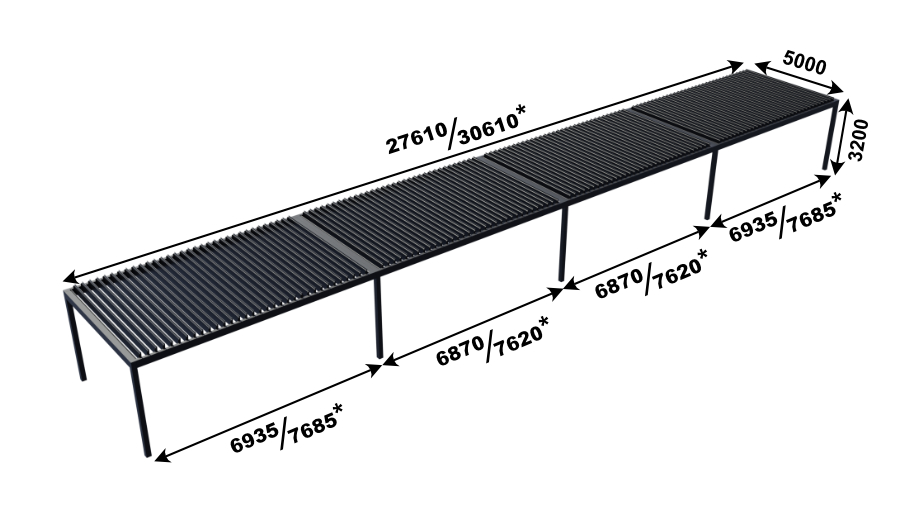

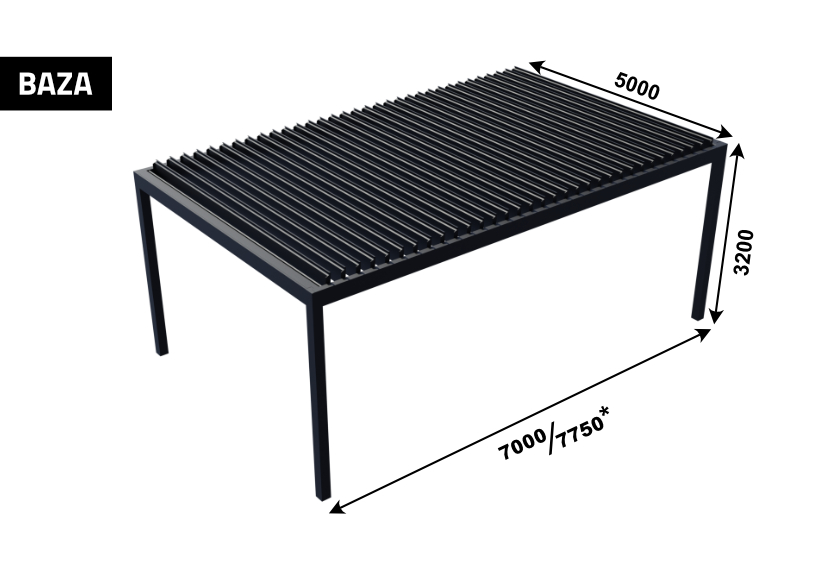

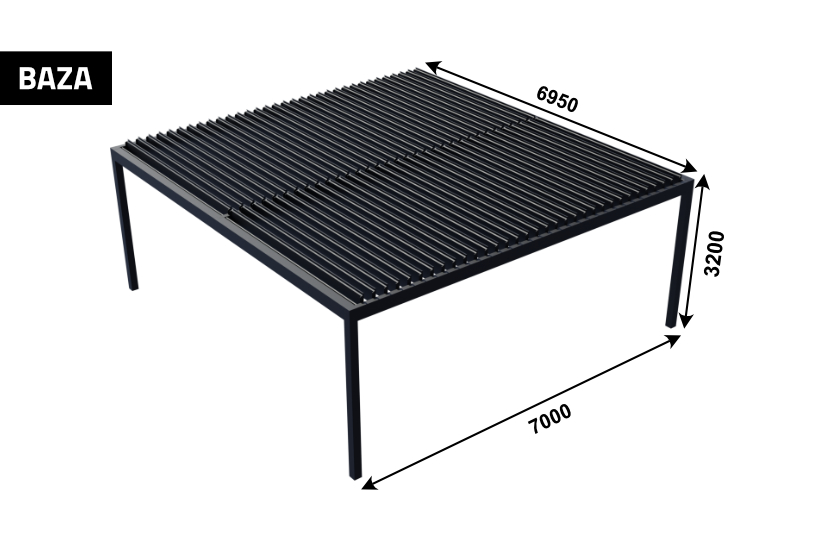

PERGOLA WOLNOSTOJĄCA TYP A

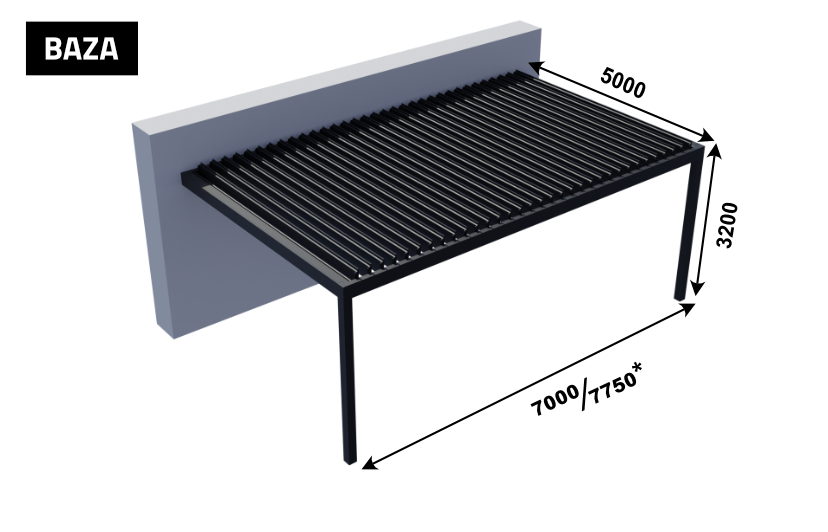

PERGOLA PRZYŚCIENNA TYP B

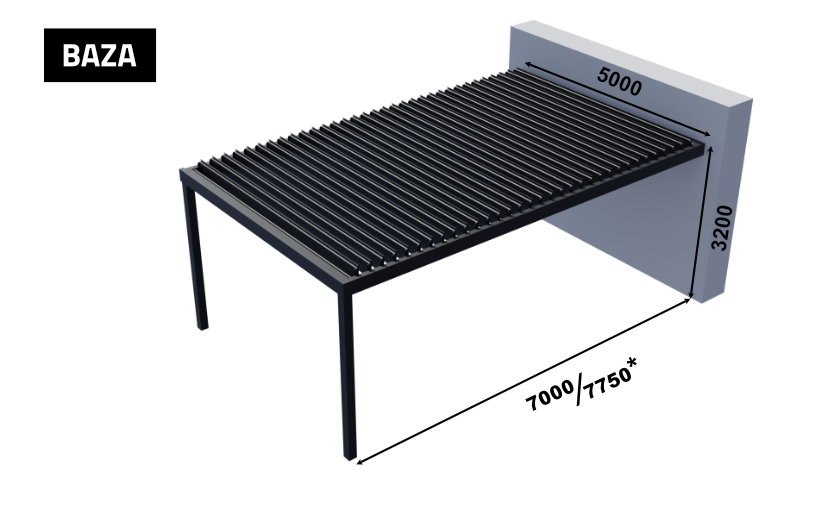

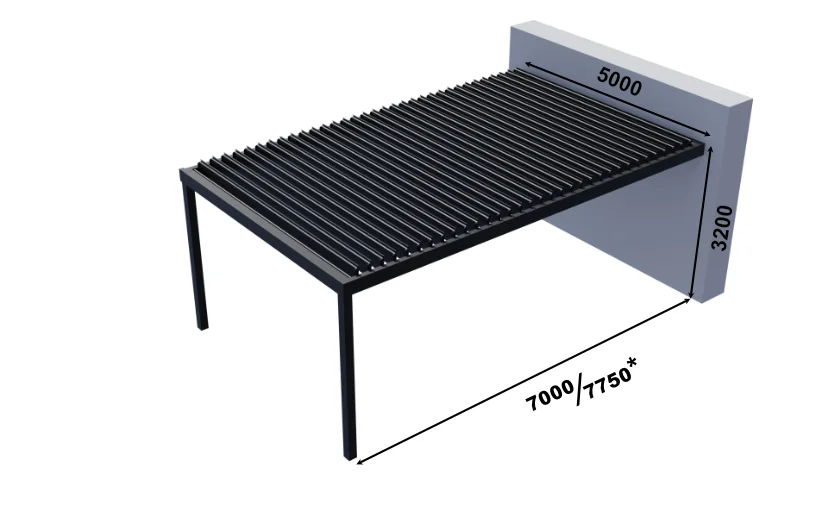

PERGOLA PRZYŚCIENNA TYP C

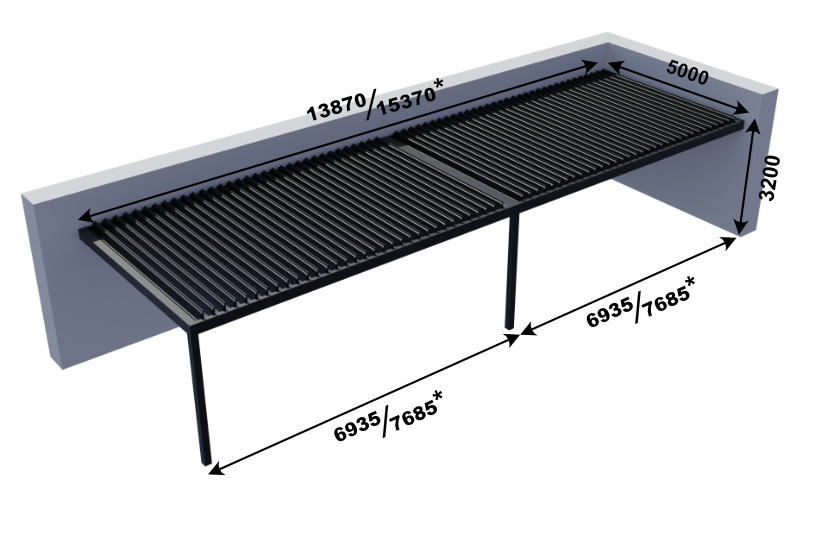

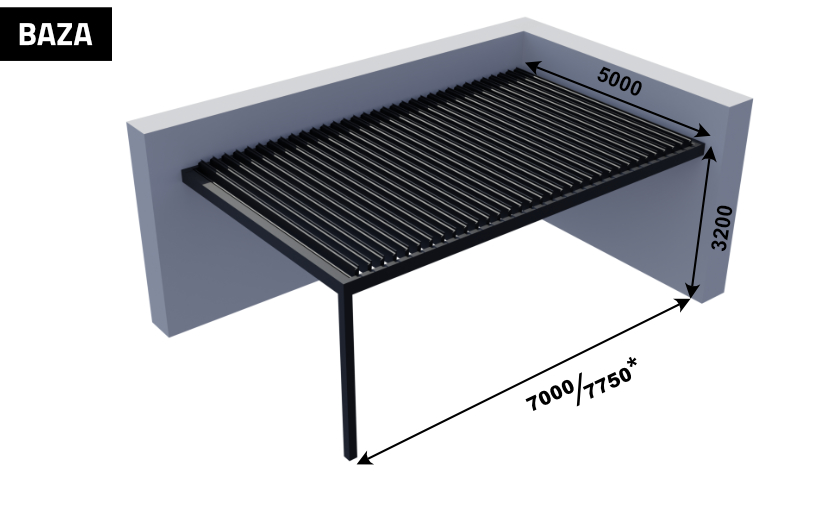

PERGOLA PRZYŚCIENNA TYP D

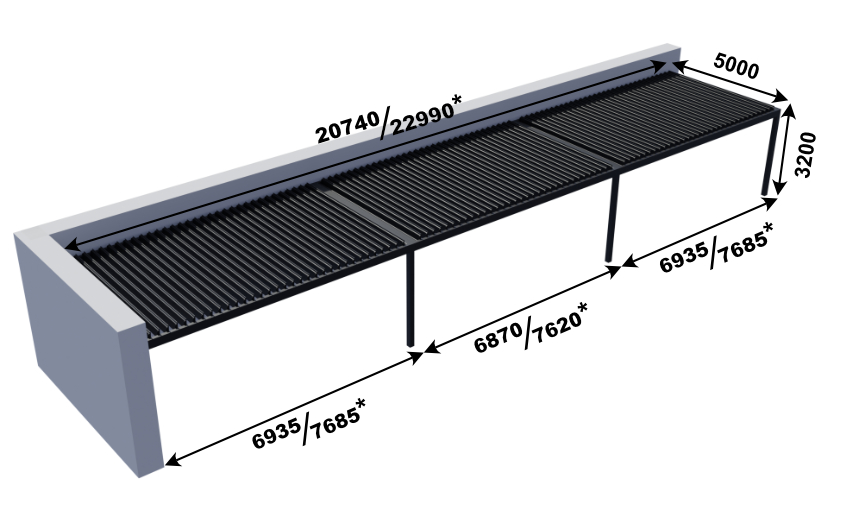

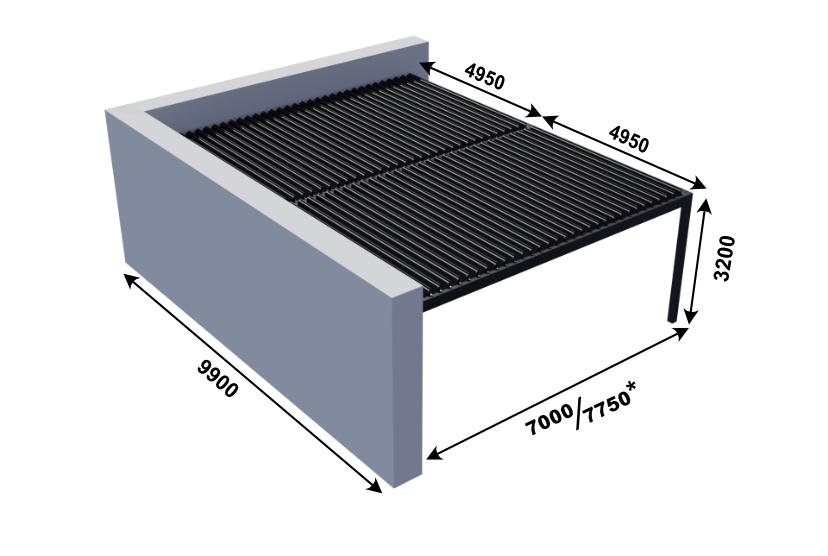

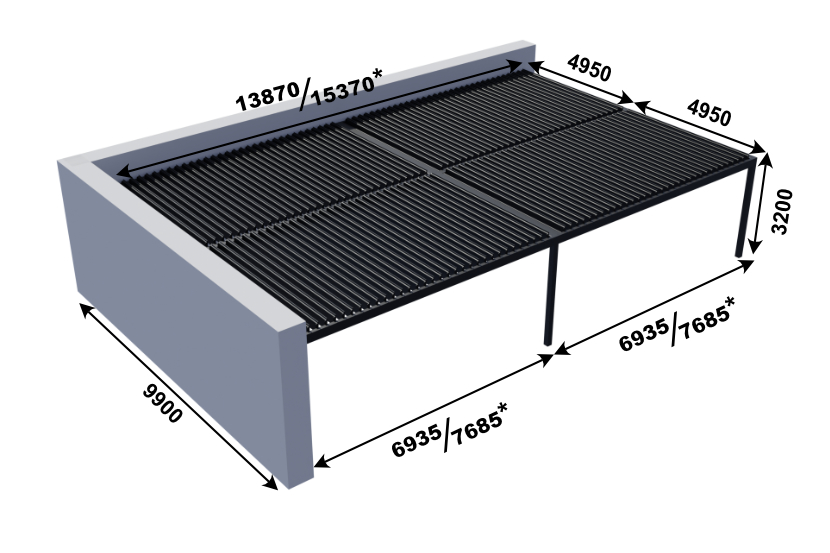

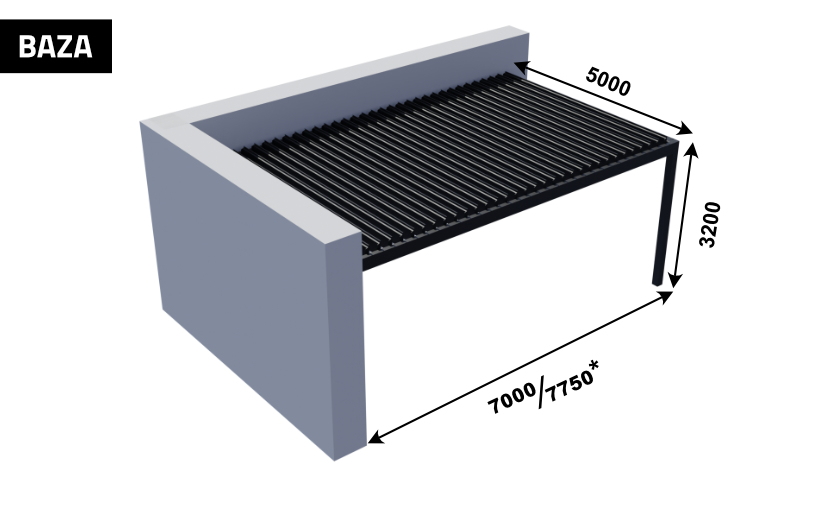

PERGOLA PRZYŚCIENNA TYP E

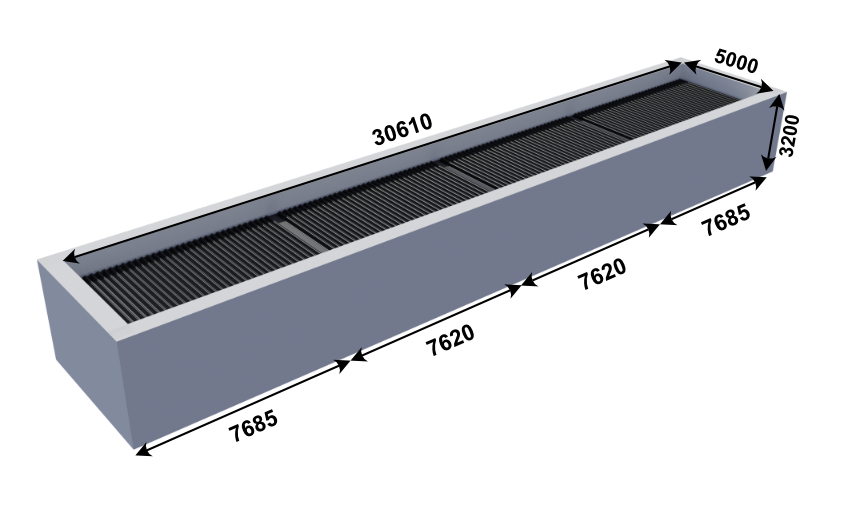

MODUŁ DACHOWY TYP F

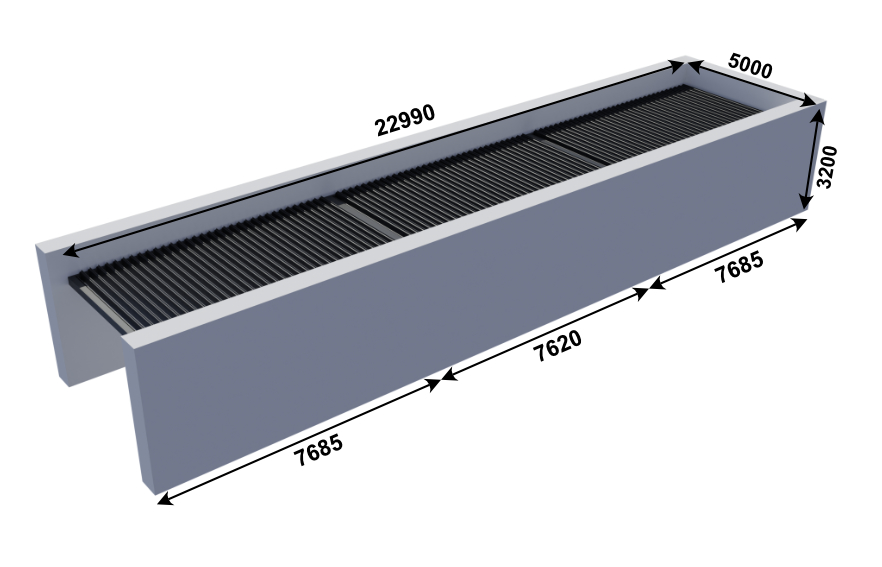

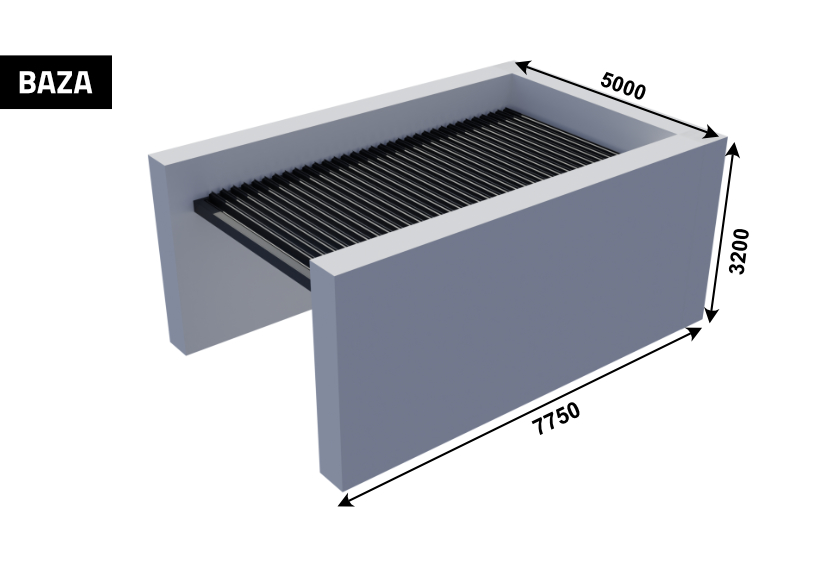

MODUŁ DACHOWY TYP G

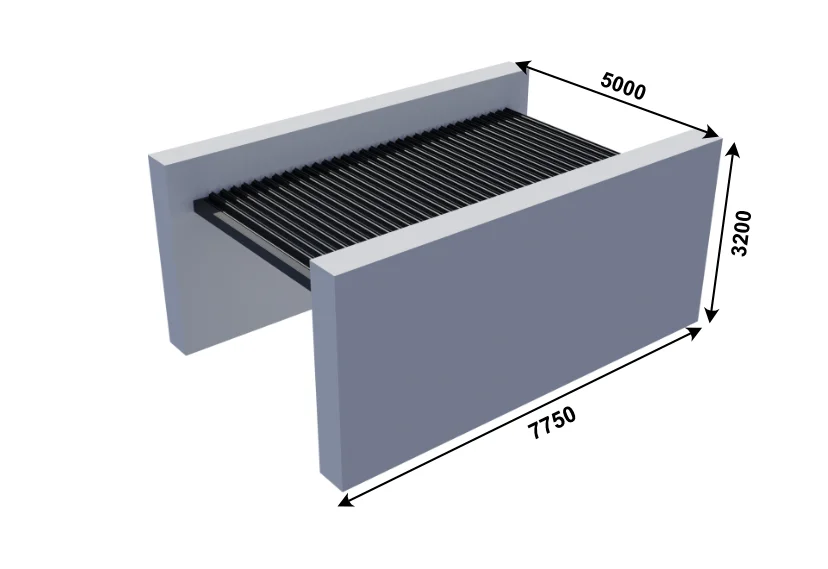

MODUŁ DACHOWY TYP H


MODUŁ DODATKOWY BEZ ZADASZENIA

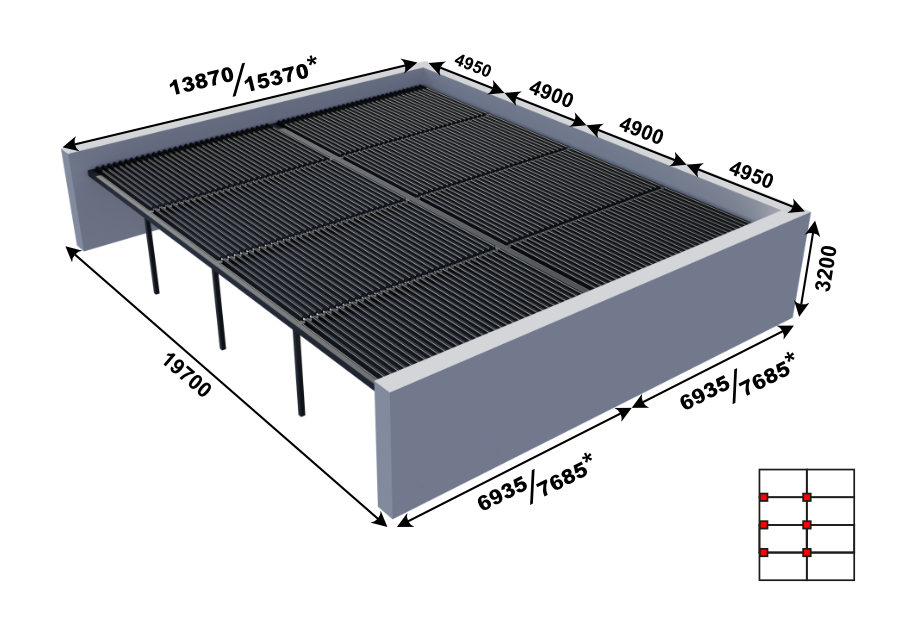

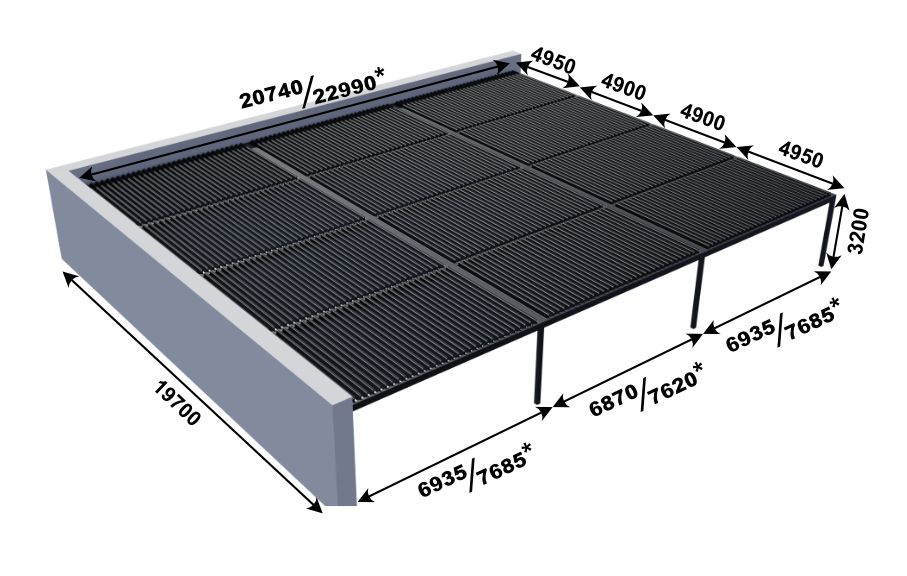

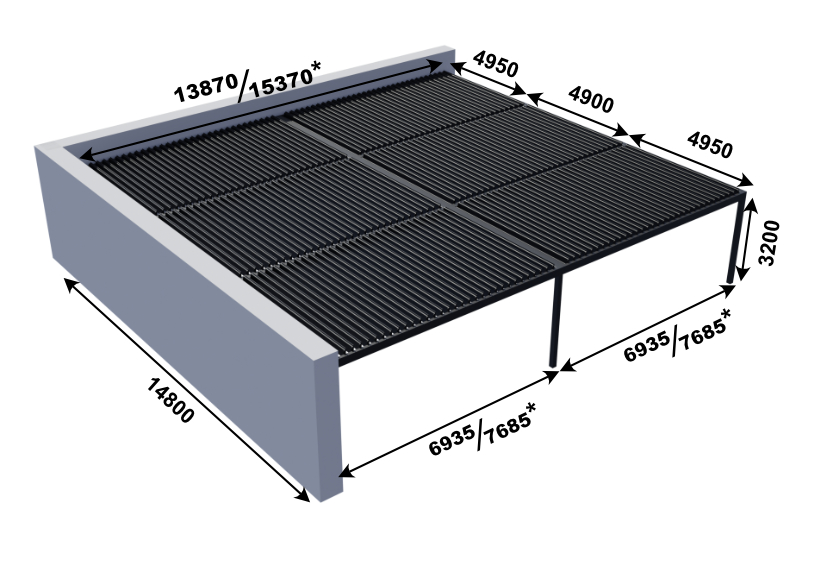

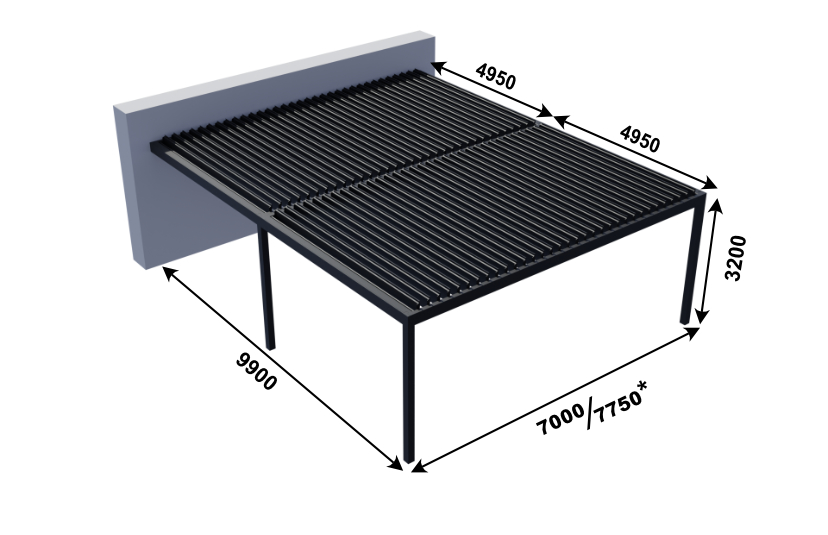

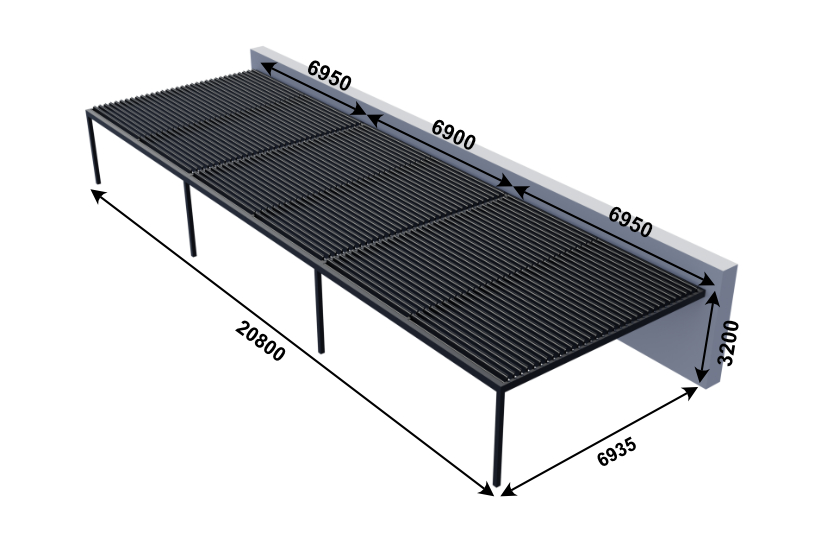

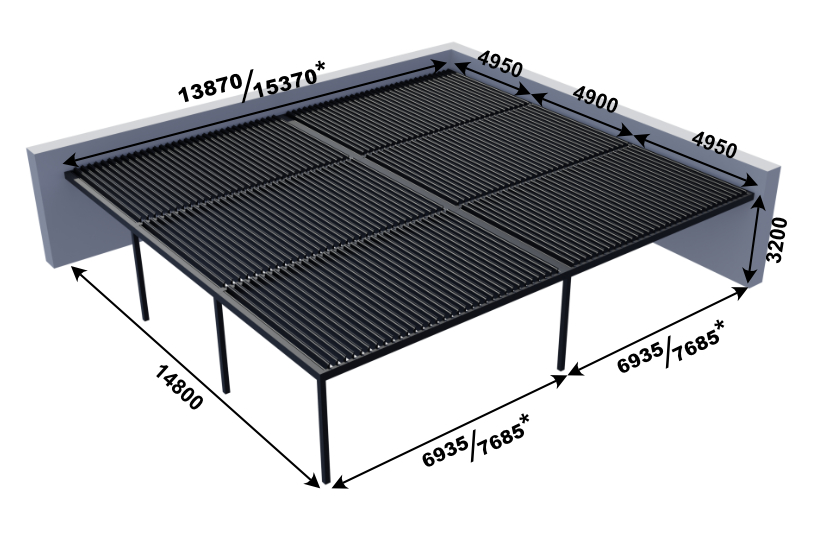

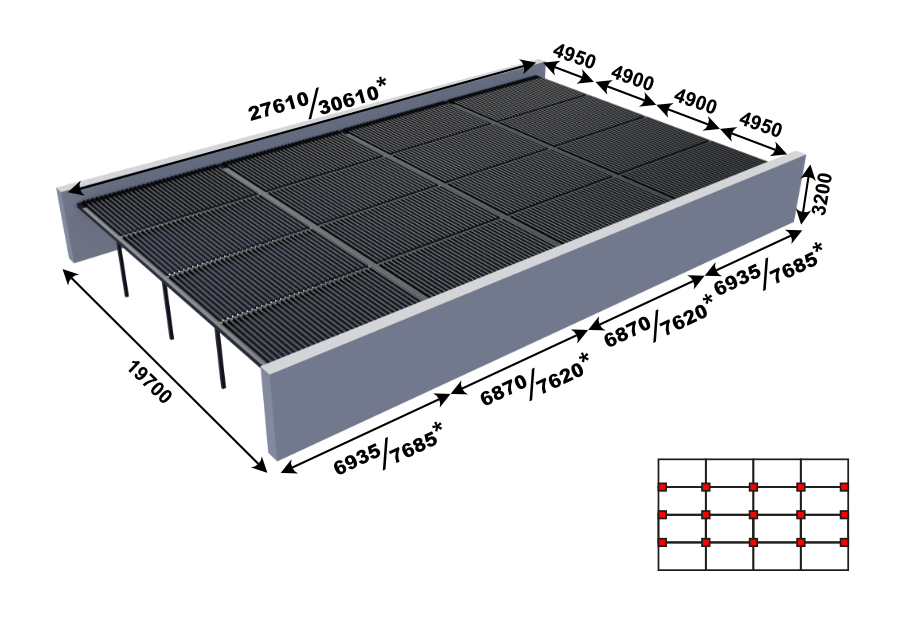

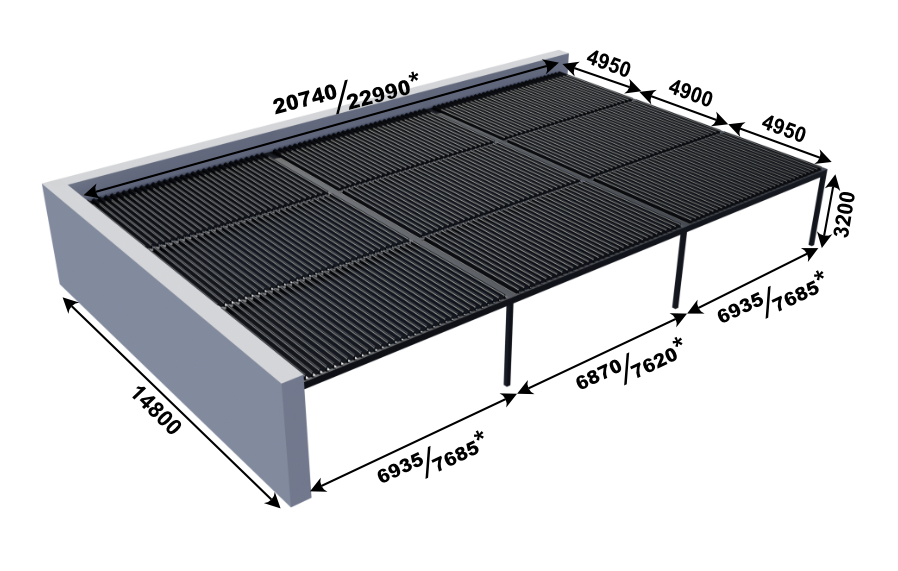

Konfiguracja pergoli podwójnej WIN CLIMATIC S500 bez środkowego słupa

Innowacyjna konstrukcja pergoli podwójnej została stworzona z myślą o  maksymalnej przestrzeni użytkowej i perfekcyjnej estetyce. Dzięki zastosowaniu modułowej korony, wszystkie połączenia śrubowe zostały ukryte wewnątrz konstrukcji.
Efekt? Nowoczesny, minimalistyczny wygląd – brak widocznych elementów montażowych z boków, góry czy dołu.

Co więcej, system WIN CLIMATIC S500 umożliwia łączenie wielu modułów, oferując nieograniczone możliwości aranżacji przestrzeni zadaszenia. Idealne rozwiązanie dla tarasów, ogrodów czy przestrzeni komercyjnych.

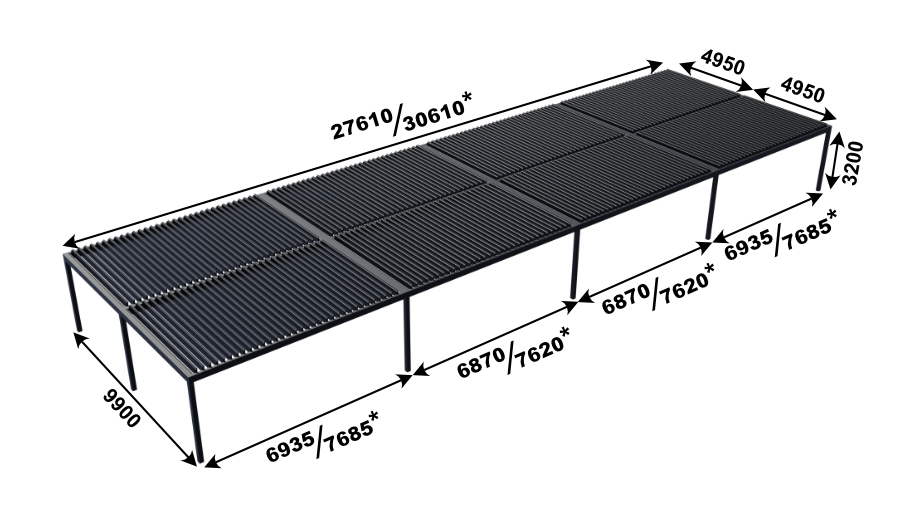

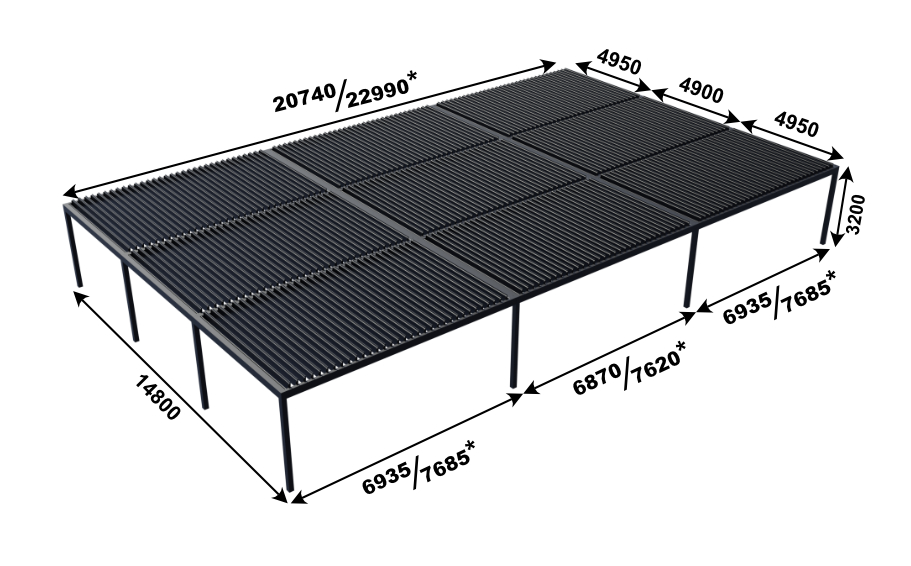

PERGOLA WOLNOSTOJĄCA PODWÓJNA TYP A

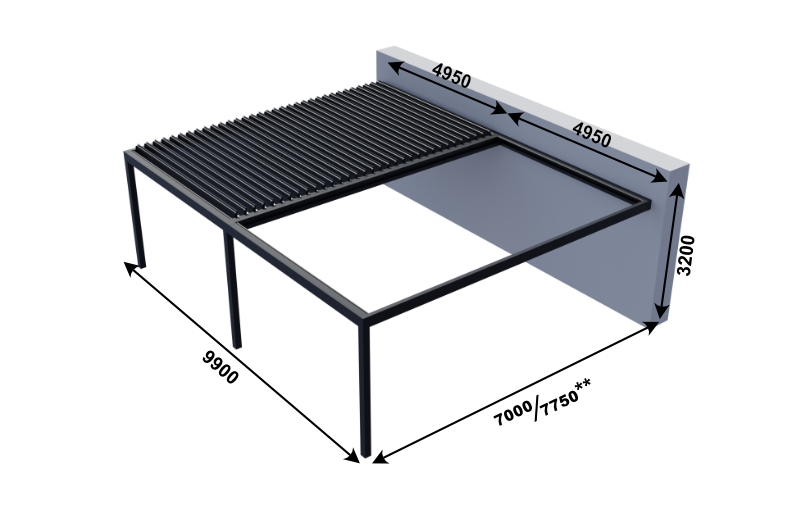

PERGOLA PRZYŚCIENNA PODWÓJNA TYP C

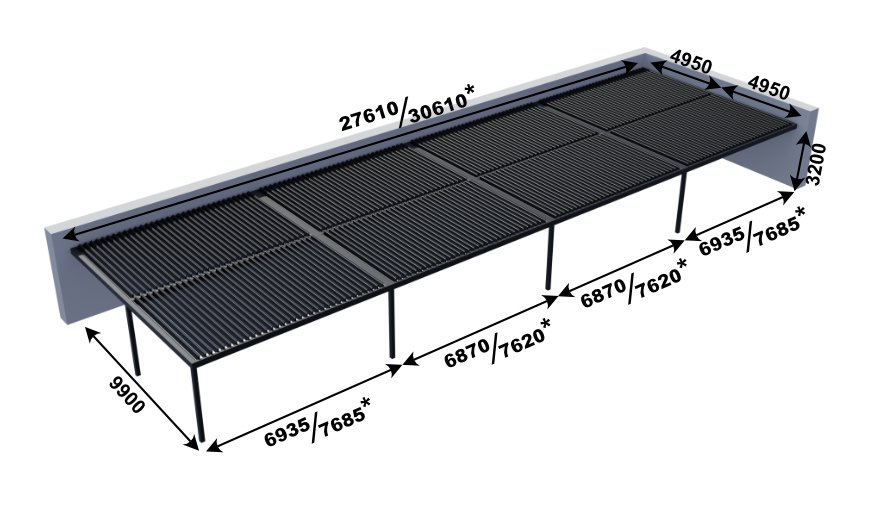

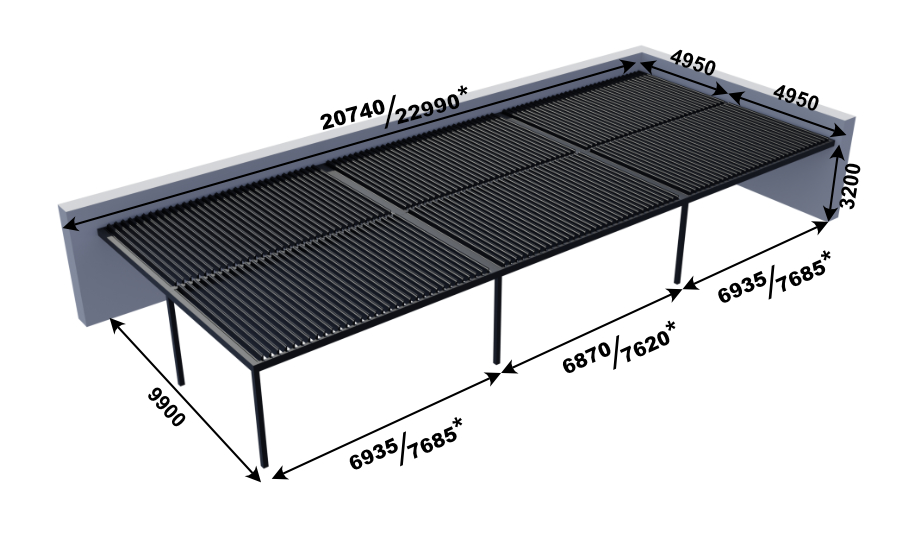

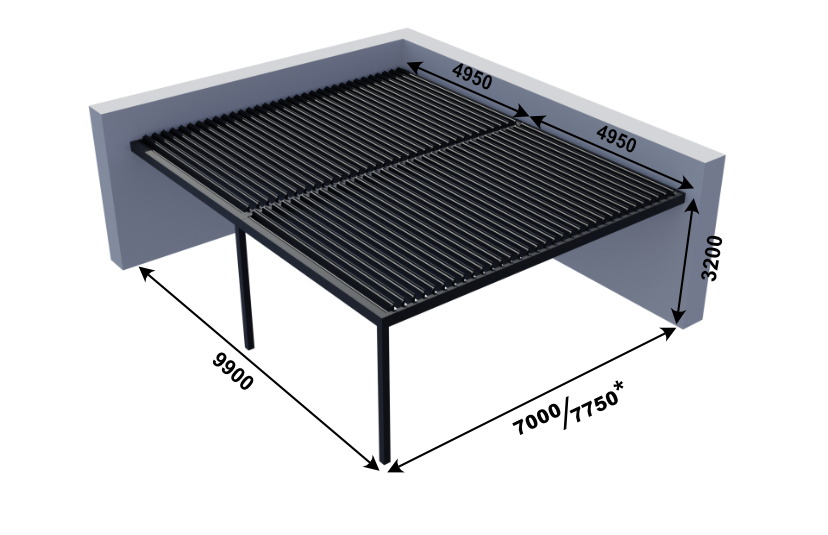

PERGOLA PRZYŚCIENNA PODWÓJNA TYP D

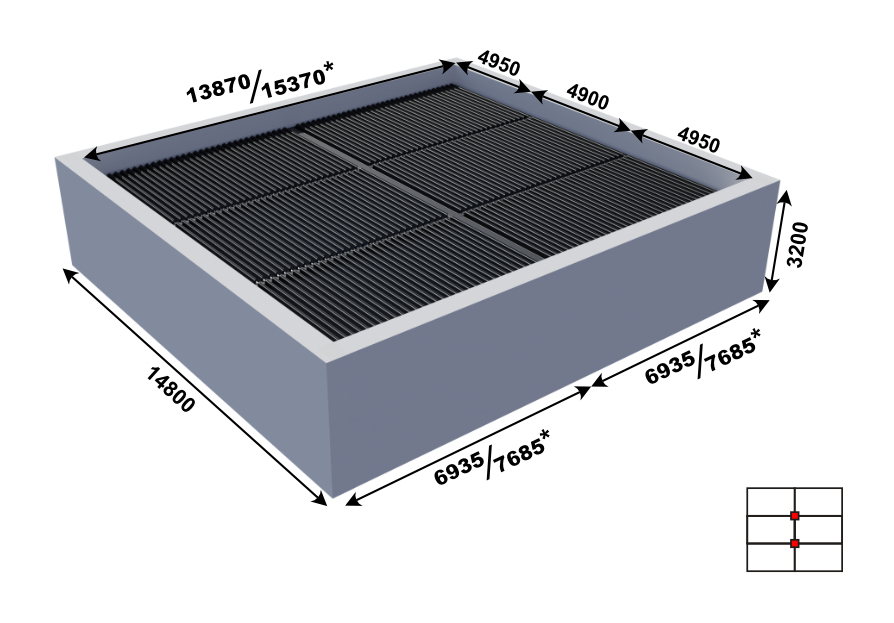

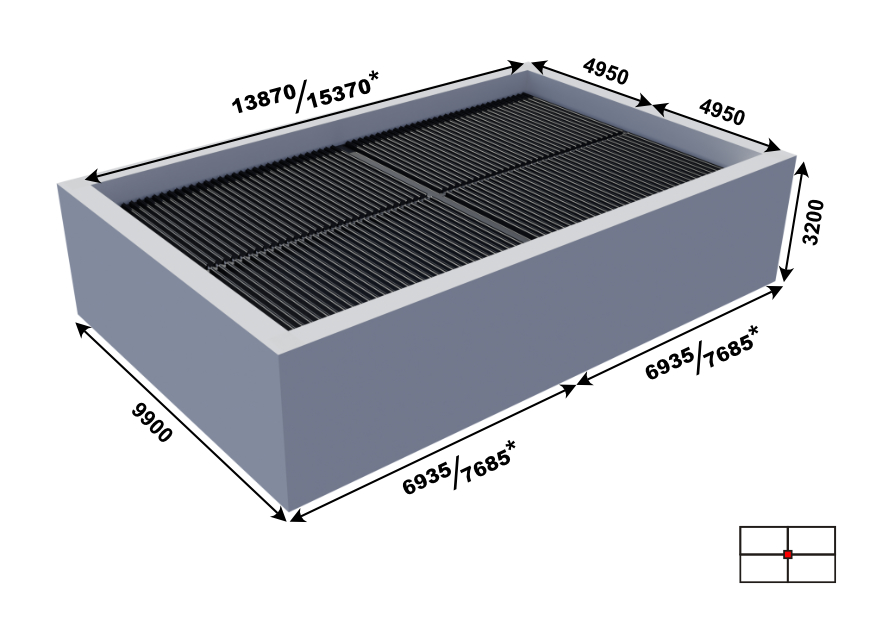

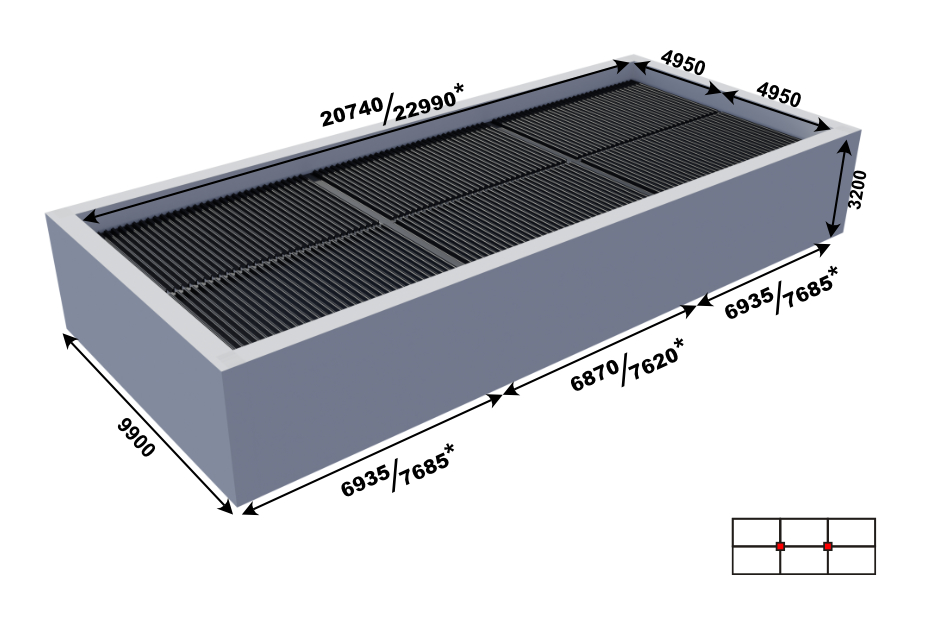

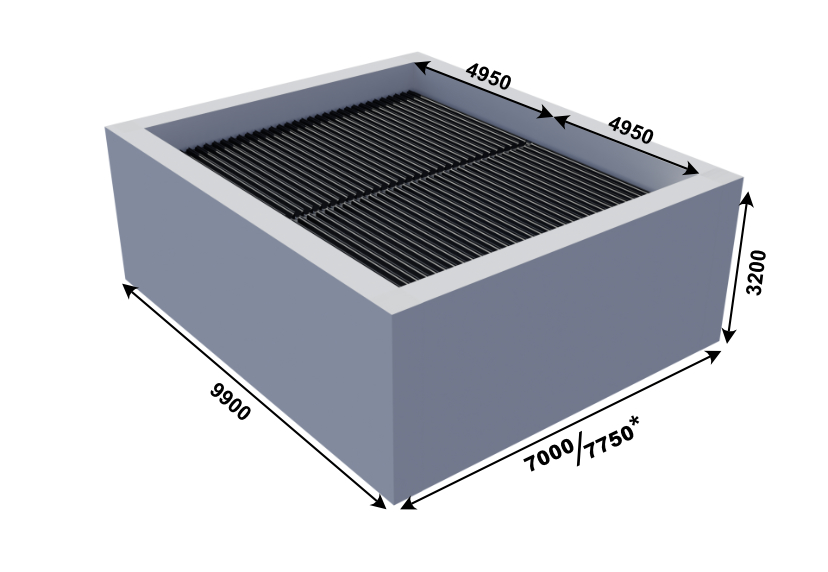

PERGOLA PODWÓJNA MODUŁ DACHOWY F

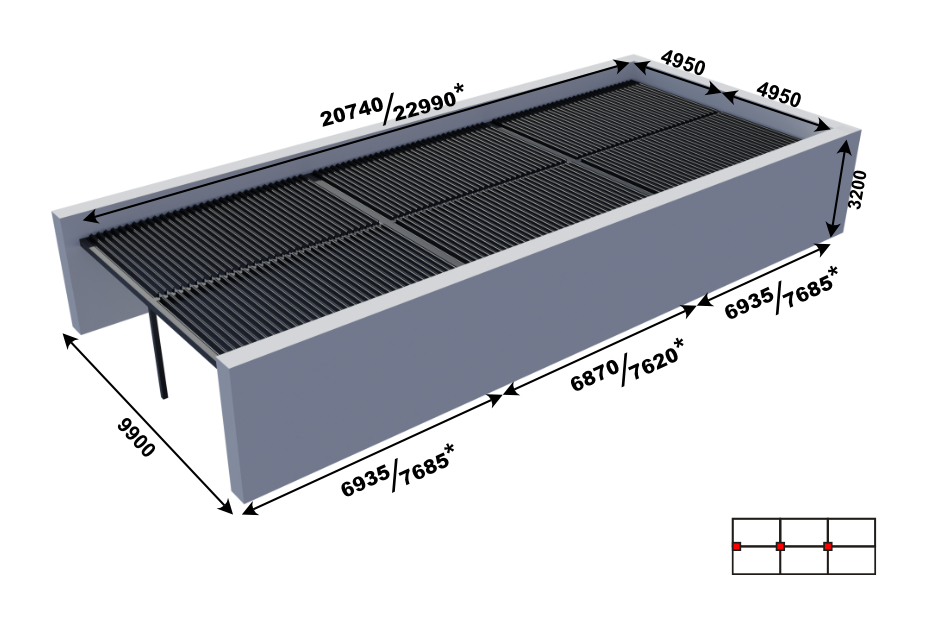

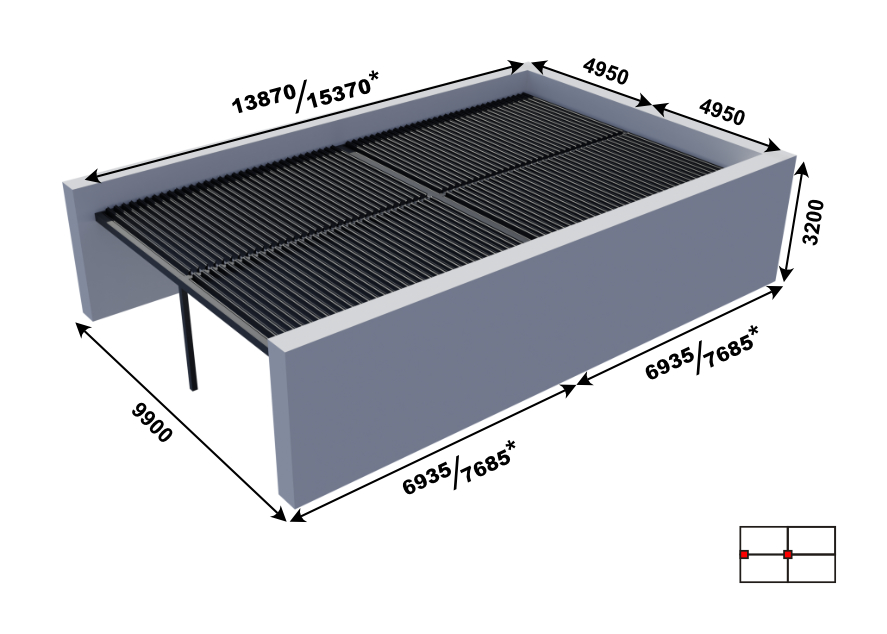

PERGOLA PODWÓJNA MODUŁ DACHOWY G

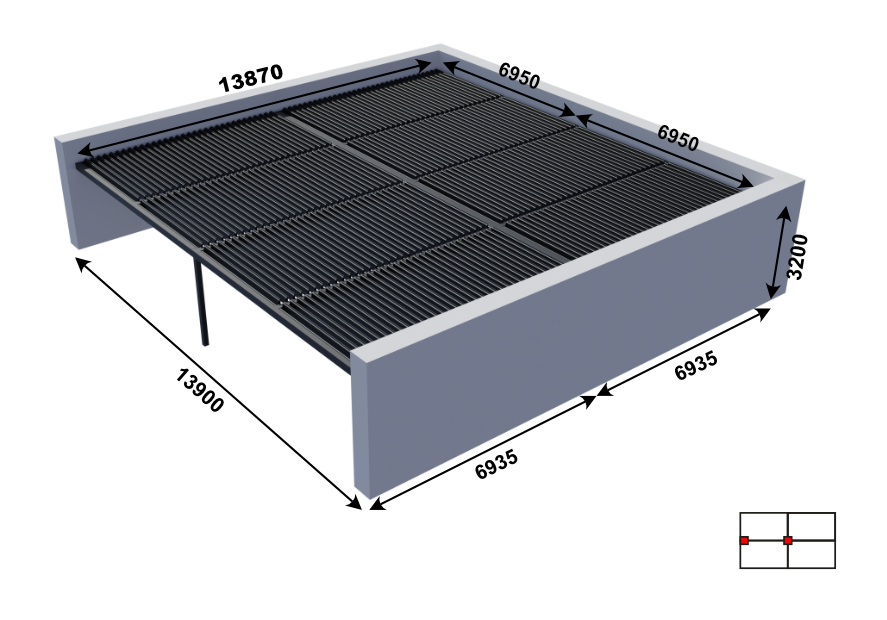

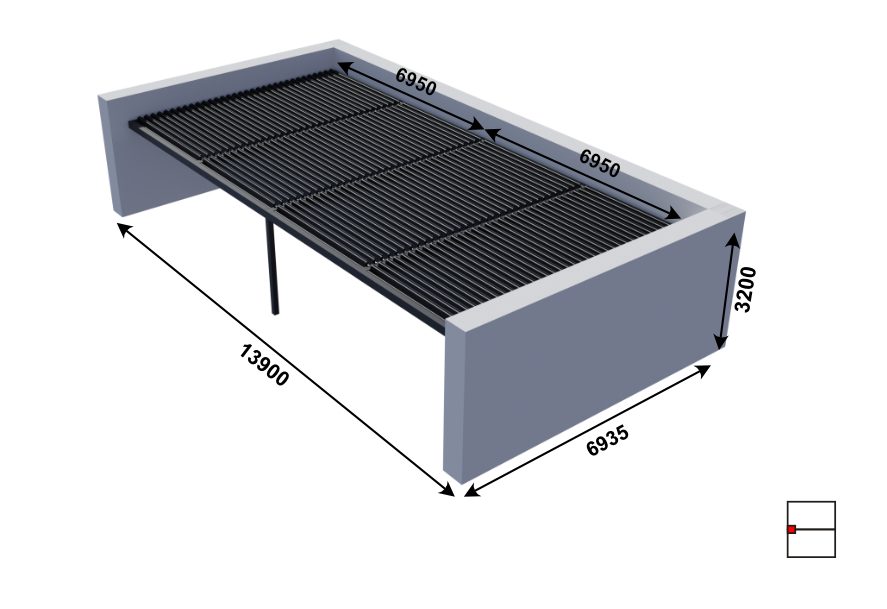

PERGOLA PODWÓJNA MODUŁ DACHOWY H

Dlaczego warto wybrać pergole WIN CLIMATIC S500?

INDYWIDUALNY WYSIĘG PERGOLI

Indywidualny wysięg z precyzją do 1 mm! To idealne rozwiązanie dla pergoli podwieszanych montowanych w wieńcach betonowych lub wnękach tarasowych. Nie ma potrzeby stosowania dodatkowych dystansów ani obróbki blacharskiej.

POWTARZALNY SKOK WYSIĘGU LAMELI CO 250 MM

Konstrukcja pergoli i wszystkie profile zostały zaprojektowane tak, by zapewnić stały, powtarzalny wysięg pergoli oparty na module skoku lameli wynoszącym 250mm.

IMPONUJĄCE I BEZKONKURENCYJNE ROZMIARY PERGOLI

Pergola pojedyncza (1 modułowa): MAX powierzchnia: 38,75 m2 MAX szerokość: 5000 mm MAX wysięg: 7750 mm

PERGOLA DWUMODUŁOWA BEZ ŚRODKOWEGO SŁUPA PODPOROWEGO

Innowacyjna konstrukcja umożliwia wykonanie dwumodułowej pergoli bez konieczności stosowania środkowego słupa podporowego. Imponujące maksymalne wymiary bez środkowego słupa podporowego: MAX powierzchnia: 48,65 m2 MAX szerokość: 6950 mm MAX wysięg: 7000 mm

STABILNIEJSZA I MOCNIEJSZA KONSTRUKCJA PERGOLI

Solidna rama pergoli zapewnia wysoką odporność na obciążenia spowodowane obfitymi opadami śniegu oraz silnymi podmuchami wiatru. Konstrukcja w porównaniu z dostępnymi pergolami występującymi na rynku jest znacznie mocniejsza i stabilniejsza, dzięki zastosowaniu dodatkowych komór wzmacniających, usztywniających oraz zaprojektowaniu specjalnych kształtów profili. Wzmocnienia i użebrowania zostały zastosowane w większości wykorzystywanych profili: koronie, lameli, rynnie, słupie podporowym oraz pozostałych profilach.

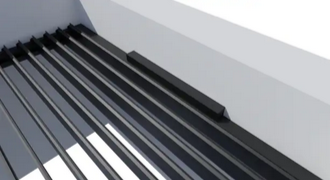

BOX W MODULE DACHOWYM

BOX to praktyczne i estetyczne rozwiązanie służące do ukrycia central sterujących oraz zasilaczy pergoli. Wykonany ze słupa podporowego pergoli, posiada rewizję o wymiarach 130 mm x 130 mm x 1500 mm długości. Moduł montowany jest centralnie na ramie pergoli, wzdłuż jej szerokości, co zapewnia dyskretną integrację z konstrukcją. BOX nie tylko chroni elementy sterujące przed warunkami atmosferycznymi, ale również poprawia estetykę całej konstrukcji pergoli.

BOCZNE ODPROWADZENIE WODY

Odwodnienie boczne w słupie pergoli wykonane z aluminium i lakierowane w kolorze konstrukcji pergoli zapewnia estetyczne i spójne wykończenie całego systemu. Dzięki temu rozwiązaniu możliwy jest skuteczny odpływ wody, który gwarantuje bezpieczne i efektywne odprowadzanie opadów z konstrukcji pergoli. Odwodnienie boczne łączy funkcjonalność z eleganckim wyglądem, doskonale harmonizując się z pozostałymi elementami pergoli.

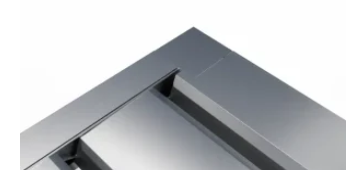

ESTETYCZNE MOCOWANIA SŁUPA PODPOROWEGO

Nasza maskownica słupa podporowego jest mocowana przy pomocy jednego nita w kolorze konstrukcji i jest to jedyny element widoczny na zewnątrz. W większości pergoli dostępnych na rynku maskownice słupa przykręcone są na 4 lub 6 sztuk wkrętów i są widoczne dla użytkownika na zewnątrz.

USZCZELKA SZCZOTKOWA W RYNNIE

W ramie pergoli, zarówno w koronie pojedynczej, jak i podwójnej, znajduje się uszczelka szczotkowa umieszczona w części rynnowej, odpowiedzialnej za zbieranie wody z zadaszenia lamelowego. Przy zamkniętym zadaszeniu uszczelka ta przylega do boków lameli, skutecznie ograniczając wychlapywanie oraz zaciekanie wody podczas opadów. To rozwiązanie zwiększa komfort użytkowania pergoli w deszczowe dni, zapewniając lepszą ochronę przed wodą.

ULEPSZONA USZCZELKA LAMELI

W lamelach pergoli zastosowano nowy rodzaj uszczelki, który zapewnia maksymalną szczelność między lamelami zadaszenia. Uszczelka została zaprojektowana w taki sposób, aby jej elastyczność podczas zamykania zadaszenia gwarantowała zarówno pełną szczelność, jak i cichą pracę całego systemu. To innowacyjne rozwiązanie sprawia, że pergola staje się jeszcze bardziej komfortowa w użytkowaniu, nawet w trudnych warunkach pogodowych.

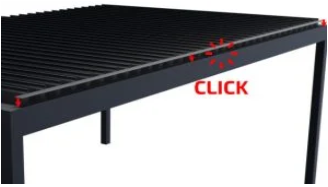

SZYBSZY I ŁATWIEJSZY MONTAŻ LAMELI ZADASZENIA

System zadaszenia pergoli umożliwia szybki i łatwy montaż lameli bez konieczności ich wkładania i przesuwania pod kątem w konstrukcję. Brak potrzeby zabezpieczania i ustawiania lameli znacząco przyspiesza montaż – nawet czterokrotnie – oraz gwarantuje idealną precyzję instalacji.

NIEWIDOCZNE ŁĄCZENIE ŚRUBOWE KORONY ZE SŁUPEM PODPOROWYM

Innowacyjna konstrukcja pergoli została zaprojektowana tak, aby wszystkie połączenia śrubowe były ukryte wewnątrz słupów podporowych i korony pergoli. Dzięki temu nie ma widocznych połączeń śrubowych z boków, góry ani dołu pergoli, co zapewnia wyjątkową estetykę.

NIEWIDOCZNE ŁĄCZENIE ŚRUBOWE KORONY MODUŁOWEJ BEZ SŁUPA PODPOROWEGO

Konstrukcja pergoli podwójnej bez środkowego słupa podporowego została zaprojektowana tak, aby wszystkie połączenia śrubowe były ukryte wewnątrz korony modułowej. Dzięki temu nie ma widocznych połączeń śrubowych z boków, góry ani dołu, co zapewnia nowoczesny i estetyczny wygląd.

NIEWIDOCZNE ŁĄCZENIE ŚRUBOWE SŁUPÓW PODPOROWYCH Z MARKAMI MONTAŻOWYMI

Konstrukcja słupa podporowego zapewnia możliwość skręcania z marką montażową wewnątrz słupa. Dzięki temu połączenia śrubowe są ukryte i niewidoczne dla użytkownika z zewnątrz.

UKRYTY NAPĘD ELEKTRYCZNY ZADASZENIA

Innowacyjna konstrukcja korony pergoli pozwoliła na ukrycie napędu elektrycznego wewnątrz pergoli. Dodatkowo wszystkie połączenia montażowe są niewidoczne dla użytkownika z zewnątrz, co zapewnia wysoką estetykę wykonania oraz wygłuszenie pracy napędu elektrycznego.

NIEWIDOCZNE ŁĄCZENIE STYKU RYNNY Z KORONĄ PERGOLI

Korona pergoli z rynną stanowią jeden wyekstrudowany profil, co pozwoliło wyeliminować widoczne łączenia od dołu konstrukcji, tzn. styku rynny z koroną pergoli. Wyeliminowało to również konieczność łączenia rynny za pomocą wkrętów lub stosowanie masy uszczelniającej.

NIEWIDOCZNE LISTWY STERUJĄCE LAMELAMI ZADASZENIA

Listwa sterująca lamelami w pergoli WIN CLIMATIC S500 jest ukryta wewnątrz konstrukcji, co zapewnia lepszy efekt wizualny. W większości dostępnych na rynku pergoli listwy sterujące są montowane na górnej części lameli po obu stronach pergoli, co sprawia, że są widoczne z zewnątrz i psują estetykę całej pergoli lamelowej.

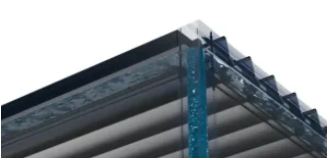

ZINTEGROWANE RYNNY DOOKÓLNE W STANDARDZIE

Dzięki zastosowaniu zintegrowanego orynnowania dookólnego w standardzie, woda może swobodnie krążyć po obwodzie pergoli, bez ryzyka przelania się podczas intensywnych opadów deszczu. Zintegrowane rynny w koronie dodatkowo wzmacniają całą konstrukcję, co pozwala na przenoszenie i wytrzymywanie znacznie większych obciążeń.

INNOWACYJNY ZINTEGROWANY SYSTEM ODPROWADZENIA WODY

Każda pergola WIN CLIMATIC S500 jest wyposażona w innowacyjny system odprowadzania wody deszczowej z całego zadaszenia. Kolanka umieszczone wewnątrz słupów pergoli zapewniają szczelność i eliminują wszelkie przecieki na łączeniach profili. Cały system odprowadzania wody wykorzystuje rurę odpływową o średnicy 54/63 mm, wykonaną w jednym odcinku, co dodatkowo zwiększa wytrzymałość i niezawodność całej konstrukcji.

KRATKA ZABEZPIECZAJĄCA PRZED ZANIECZYSZCZENIAMI

System odprowadzania wody w standardzie wyposażony jest w kratki, które zapobiegają przed dostaniem się do kolanek oraz leja spustowego wszelkich zanieczyszczeń w postaci liści, igieł, drobnych gałęzi itp.

SZCZELNY MONTAŻ PRZESŁON BOCZNYCH

Dzięki dodatkowym komorom w profilach pergoli, można bezpiecznie zamontować przesłony boczne takie jak WIN PANELS, WIN SCREEN i WIN GLASS, bez obawy o szczelność połączeń, całkowicie eliminując przecieki.

ZINTEGROWANY SYSTEM ODPROWADZENIA WODY Z LAMELI

Każda z dostępnych lameli została zaprojektowana tak, aby podczas płynnego obrotu do 135° woda pozostała na lameli i spłynęła bezpośrednio do rynien dookólnych, zamiast wlać się do wnętrza pergoli. W przypadku całkowitego zamknięcia zadaszenia (0°), kształt i pochylenie lameli umożliwiają sprawne odprowadzenie wody, nawet przy intensywnych opadach.

MOŻLIWOŚĆ ZASTOSOWANIA ODPŁYWÓW DOLNYCH ORAZ BOCZNYCH

W słupie podporowym z rewizją odprowadzenie wody odbywa się za pomocą elastycznej rury spustowej PCV, o średnicy 54/63 mm, wykonanej w jednym odcinku. Takie rozwiązanie pozwala na zastosowanie zarówno odpływu dolnego, jak i bocznego. Rura elastyczna umożliwia również swobodny dostęp do central elektrycznych i instalacji, a dodatkowym atutem jest możliwość regulacji wysokości odpływu bocznego.

INNOWACYJNE ŁĄCZENIE KORONY I RYNNY ZE SŁUPEM PODPOROWYM – SZYBSZY, ŁATWIEJSZY I SZCZELNIEJSZY MONTAŻ

Połączenie korony i rynny ze słupem wykonuje się za pomocą ukrytych połączeń śrubowych, co przyśpiesza montaż, daje szczelność połączeń oraz wpływa na efekt wizualny. Profil ramy pergoli licuje się ze słupami podporowymi, zapewniając wysoką estetykę wykonania.

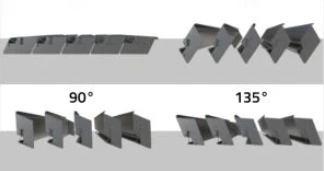

AUTOMATYCZNE STEROWANIE ZADASZENIA OD 0° DO 135°

Dzięki wbudowanemu napędowi elektrycznemu możliwe jest automatyczne sterowanie lamelami zadaszenia w zakresie od 0° do 135°.

2 MODELE MASKOWNIC KORONY PERGOLI

Dzięki zastosowaniu dodatkowej maskownicy w koronie pergoli, wszystkie mocowania i łączenia śrubowe np. napędu oraz widocznych trzpieni lameli zadaszenia, są całkowicie ukryte i niewidoczne z zewnątrz

2 MODELE INNOWACYJNYCH I NOWOCZESNYCH LAMELI ZADASZENIA

Dostępne są dwa modele innowacyjnych lameli zadaszenia stosowanych w pergoli WIN CLIMATIC S500. Lamele są zaprojektowane i stosowane w zależności od specyfiki zastosowania oraz konfiguracji pergoli: lamela standardowa, lamela LED z zintegrowanym oświetleniem. Każda z naszych lameli jest dodatkowo wzmocniona, posiada użebrowania i komory, które zwiększają wytrzymałość całego zadaszenia. Lamele mają nowoczesny, prosty kształt – są idealnie płaskie od wnętrza pergoli, bez zaokrągleń i przetłoczeń, co sprawia, że całe zadaszenie tworzy jednolitą, nowoczesną płaszczyznę.

INNOWACYJNE MOCOWANIE I KSZTAŁT PROFILI LED ZINTEGROWANYCH Z RYNNĄ

Dostępne są dwa modele profili LED zintegrowanych z rynną. Profile mają innowacyjne, zamki montażowe, dzięki którym nie ma konieczności mocowania ich do rynny za pomocą wkrętów lub kleju, co przyśpiesza montaż. Kształt profili został zaprojektowany w taki sposób, aby biała taśma LED była skierowana w dół pod kątem i oświetlała nam całe wnętrze pergoli. Druga, kolorowa taśma LED RGB znajdująca się w tym samym profilu jest skierowana do góry i oświetlała konstrukcję pergoli i zadaszenie, dzięki temu uzyskujemy niezwykły klimatyczny nastrój wieczorem.

WZMOCNIONY SŁUP PODPOROWY

Słup otwarty z klapą rewizyjną składa się z dwóch aluminiowych profili i jest dodatkowo wzmocniony oraz wyposażony w innowacyjne mocowania marek montażowych. Dzięki klapie rewizyjnej, która umożliwia dostęp do wnętrza słupa, idealnie nadaje się do montażu sterowników, centrali oraz całej automatyki stosowanej w pergoli.

6 INNOWACYJNYCH PROFILI DOMYKAJĄCYCH W KSZTAŁCIE LAMELI

Dostępnych jest sześć modeli innowacyjnych profili domykających do pergoli pojedynczej oraz modułowej. Profile domykające mają kształt lameli, co pozwala zachować jednolity wygląd zadaszenia na całej powierzchni pergoli. Wyposażone są w zamki montażowe, dzięki którym nie ma potrzeby stosowania połączeń śrubowych lub wkrętów, co znacznie przyspiesza i ułatwia montaż pergoli. Profil domykający dodatkowo posiada zintegrowaną uszczelkę, zapewniającą odpowiednie uszczelnienie całej konstrukcji.

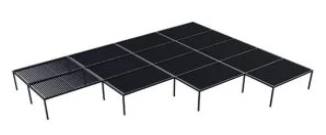

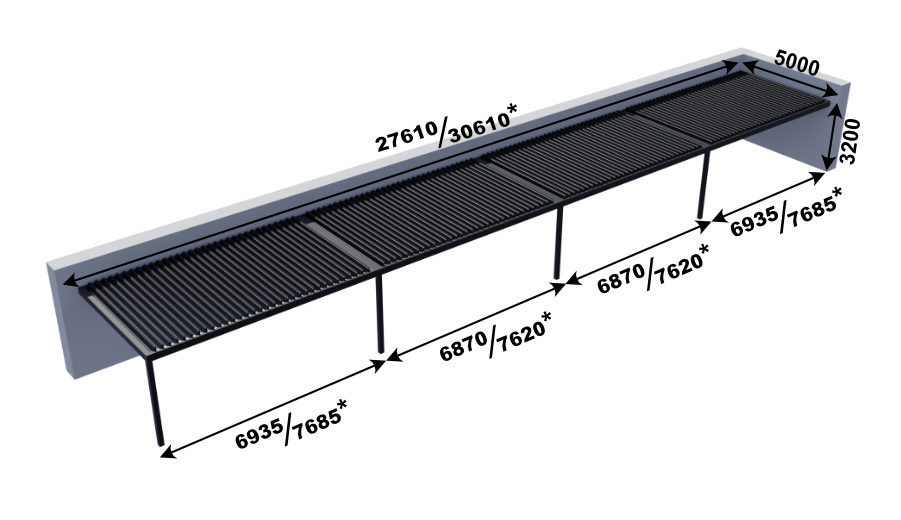

NIEOGRANICZONA MOŻLIWOŚĆ ŁĄCZENIA MODUŁOWEGO PERGOLI

Dzięki zastosowaniu innowacyjnej korony modułowej istnieje możliwość łączenia pergoli w moduły, co pozwala na dowolne kształtowanie nieograniczonej przestrzeni zadaszenia. Połączenie wszystkich tych zalet sprawia, że pergola WIN CLIMATIC S500 jest produktem bezkonkurencyjnym i całorocznym.

MASKOWNICE LED DOBIERANE POD KOLOR LAMELI LUB KONSTRUKCJI BEZ WIDOCZNYCH ŁĄCZEŃ

Maskownice LED stosowane w pergoli WIN CLIMATIC S500 są dobierane kolorystycznie do lameli lub konstrukcji. Maskownice są tłoczone indywidualnie w jasnych i ciemnych kolorach, co pozwala uzyskać lepszy efekt wizualny całej konstrukcji. W większości pergoli dostępnych na rynku maskownice występują wyłącznie w kolorze białym lub mlecznym, bez dopasowania do kolorystyki konstrukcji, co negatywnie wpływa na estetykę – na przykład zastosowanie białej maskownicy w konstrukcji antracytowej lub czarnej. Nasz własny system maskownic tłoczony jest w długich odcinkach, co pozwala uniknąć większości widocznych połączeń, zapewniając spójny i estetyczny wygląd.

MASKOWNICE LED DOBIERANE POD KOLOR LAMELI LUB KONSTRUKCJI BEZ WIDOCZNYCH ŁĄCZEŃ

Maskownice LED stosowane w pergoli WIN CLIMATIC S500 są dobierane kolorystycznie do lameli lub konstrukcji. Maskownice są tłoczone indywidualnie w jasnych i ciemnych kolorach, co pozwala uzyskać lepszy efekt wizualny całej konstrukcji. W większości pergoli dostępnych na rynku maskownice występują wyłącznie w kolorze białym lub mlecznym, bez dopasowania do kolorystyki konstrukcji, co negatywnie wpływa na estetykę – na przykład zastosowanie białej maskownicy w konstrukcji antracytowej lub czarnej. Nasz własny system maskownic tłoczony jest w długich odcinkach, co pozwala uniknąć większości widocznych połączeń, zapewniając spójny i estetyczny wygląd.

MOŻLIWOŚĆ ZASTOSOWANIA PROMIENNIKA CIEPŁA W KONSTRUKCJI PERGOLI RAZEM Z ROLETAMI WIN SCREEN LUB SYSTEMEM SZKŁA PRZESUWNEGO WIN GLASS

Dzięki innowacyjnej konstrukcji pergoli oraz dwukomorowej rynnie możliwy jest montaż promiennika ciepła bezpośrednio do konstrukcji pergoli, w połączeniu z roletami zewnętrznymi WIN SCREEN lub systemem przesuwnym szkła hartowanego WIN GLASS. Przewody elektryczne promiennika są ukryte w specjalnej komorze korony głównej, co chroni instalację przed wpływem czynników zewnętrznych, takich jak opady deszczu lub śniegu.

SZYBKI CZAS REALIZACJI

Duży stan magazynowy surowca, własny system komponentów, nowoczesny park maszynowy oraz rozległa powierzchnia produkcyjno-magazynowa gwarantują realizację standardowych zamówień w czasie od 4 do 6 tygodni. Dzięki własnym komponentom i większości procesów produkcyjnych, które realizujemy w naszej fabryce, jesteśmy w 90% niezależni od zewnętrznych dostawców. Pozwala nam to na szybszy czas realizacji zamówień, wyższą jakość produktów oraz szybkie reagowanie na sprawy reklamacyjne i nietypowe zamówienia.

DODATKI I AKCESORIA

ROLETY WIN SCREEN

SYSTEM PRZESUWNYCH PANELI ZE SZKŁA HARTOWANEGO WIN GLASS

SYSTEM PRZESUWNYCH PANELI ALUMINOWYCH

KOLORYSTYKA STANDARDOWA

KOLORYSTYKA PONADSTANDADOWA

MOŻLIWOŚĆ DODATKOWEGO WYPOSAŻENIA PERGOLI WIN CLIMATIC S500


OŚWIETLENIE LED

Imponujące możliwości konfiguracji i integracji oświetlenia LED z konstrukcją pergoli:

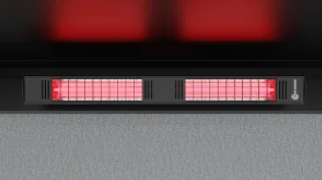

PROMIENNIKI CIEPŁA

Możliwość regulacji mocy wytwarzanego ciepła przez promiennik. Sterowanie za pomocą pilota, smartfonu i tabletu. Maksymalna moc promiennika 1500 W. Obudowa wykonana z aluminium malowanego proszkowo, dostępna w dwóch kolorach do wyboru


AUTOMATYKA POGODOWA

Możliwość podłączenia najnowocześniejszych czujników pogodowych: wiatru, deszczu, temperatury i śniegu, dodatkowo wzmacniających odporność pergoli na warunki atmosferyczne.


IZOLACJA TERMICZNA

POPRAW PARAMETRY TERMICZNE I AKUSTYCZNE Dzięki zastosowaniu wkładu izolującego można znacząco poprawić walory akustyczne i termiczne swojej pergoli. Zapewnij sobie dodatkową ochronę przed nagrzewaniem w upalne lato, a zimą zadbaj o komfort termiczny pomieszczenia. Dodatkowa izolacja znacząco poprawi akustykę pergoli niwelując odgłosy deszczu.


CENTRALA BLUETOOTH

Inteligentna centralka z wbudowanym interfejsem Bluetooth służy do lokalnego sterowania centralami za pomocą telefonu lub tabletu poprzez aplikację. Umożliwia tworzenie prostych scenariuszy i programowanie timera tygodniowego. Prosta i szybka instalacja bez konieczności rejestracji użytkownika online.


CENTRALA WI-FI

Inteligentna Centralka z wbudowanym interfejsem Wi-Fi do sterowania centralami za pomocą telefonu lub tabletu poprzez aplikacje i daje możliwość sterowania zdalnego poprzez Internet. Oferuje proste tworzenie scenariuszy i programowanie timera tygodniowego. Centrala Wi-Fi umożliwia podłączenie oraz sterowanie urządzeniami za pomocą kilku smartfonów lub tabletów jednocześnie, a także daje użytkownikowi możliwość sterowania głosowego za pomocą Google Home lub Amazon Assistant.


PILOT STERUJĄCY 63 KANAŁY

Dodatkowe piloty do sterowania pergolą w kolorze białym lub czarnym. 63 kanały z podziałem na 9 grup produktowych umożliwia sterowanie: dachem pergoli, roletami WIN SCREEN, oświetleniem LED i promiennikami ciepła.

DOWOLNY RAL I KOLORYSTYKA DREWNOPODOBNA

DOWOLNY KOLOR Z PALETY RAL

KOLORY DREWNOPODOBNE
